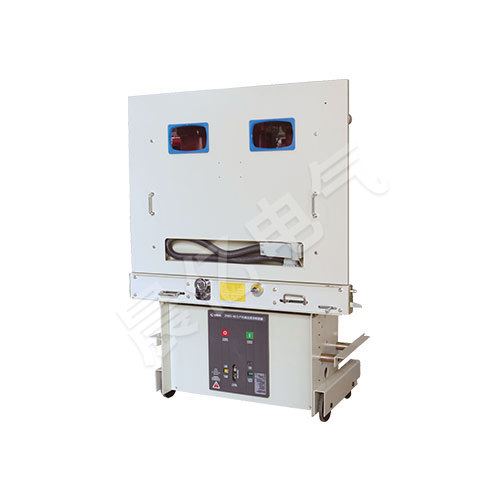

ZN85-40.5户内高压真空断路器

ZN85-40.5户内高压真空断路器

所属分类:户内高压真空断路器系列

联系电话:0577-61735578

传真:0577-61732776

邮箱:1577927789@qq.com

地址:乐清市经济开发区纬六路186号

产品详情

  • ZN85系列户内高压真空断路器概述:


          ZN85系列户内高压真空断路器(以下简称断路器),适用于三相交流50Hz,额定电压40. 5kV电力系统中,可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。断路器与操动机构采用上下布置结构,有效地降低了断路器的深度。


          三相灭弧室和相联带电体由三只独立的环氧树脂绝缘简相隔离,构成复合绝缘结构,断路器满足正常运行条件下的空气距和爬距要求,并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内,使相间距仅为300mm。主回路电气连接全部采用固定式连接,具有很高的可靠性。绝缘筒安装在断路器框架上方。


          为这种断路器专门设计的弹簧操动机构,安装在断路器框架内,其结构特点更适合断路器的上下布置形式,并成为断路器整体结构中不可分割的一部分。机构设计简单,输出曲线及其性能更适用40.5kV真空断路器的特点和要求。


          总体布局合理、美观、简洁。体积小巧、操作灵活、具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

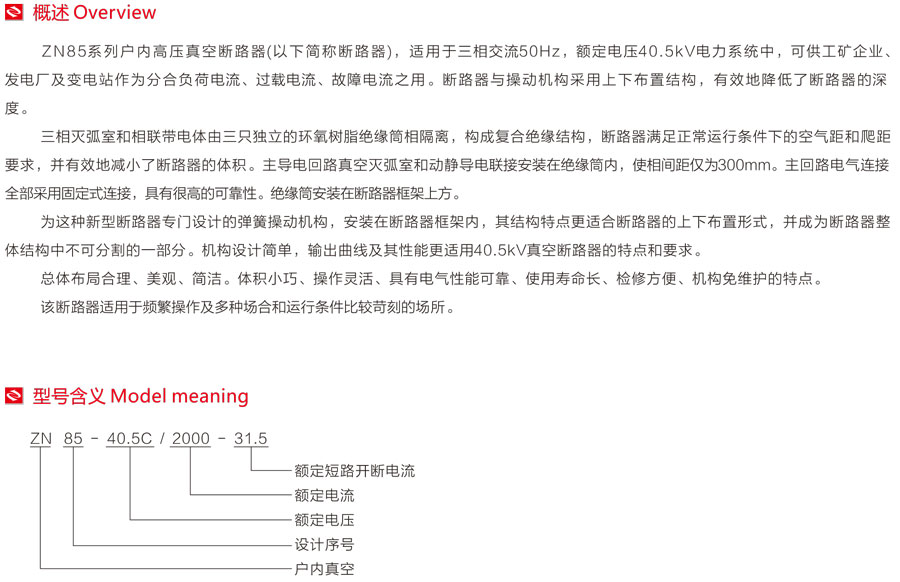

    ZN85系列户内高压真空断路器型号含义

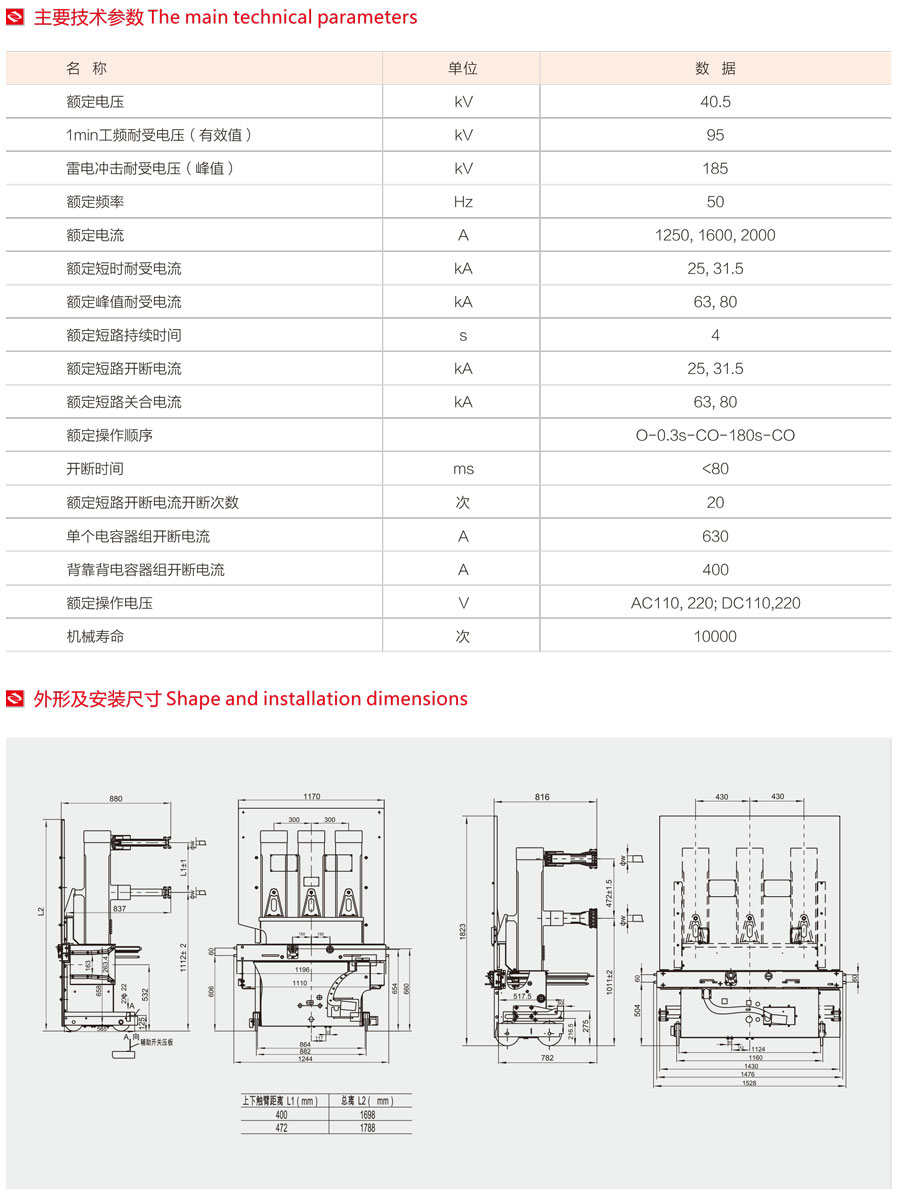

    ZN85系列户内高压真空断路器主要技术及外形安装尺寸
