产品详情

  • FZRN25-12D/T630-20高压真空负荷开关概述:

    1、FZRN25A-12D 负荷开关采用整体框架组装式结构,每相回路中动静触头封闭在真空管内形成真空灭弧室,它和相关导电体安装在整体绝缘支座上;

    2、真空灭弧室上端通过导电体与位于后部的上下直动隔离开关连接成导电回路;

    3、隔离开关动静触头及导电体同样安装在上下一体化的半封闭绝缘支座中,整个有机整体的绝缘支座被禁锢在金属框架上,弹簧储能操动机构有效结合全国同行类产品的特点,装置于金属框架的侧面,大大提高弹簧操动机构操作的使用寿命;

    4、若在真空灭弧室下端导电体安装上可拆卸熔断器装置和熔断器及其脱扣装置构成负荷开关- 熔断器组合电器;

    5、在金属框架上装有接地刀臂和弹簧操作机构和联锁;

    6、在隔离开关动静触头之间有耐高温、阻燃、透明的有机玻璃罩,有效保障人身安全;

    7、在负荷开关底部上接地静触头,构成带接地开关的负荷开关和带接地开关的组合电器。

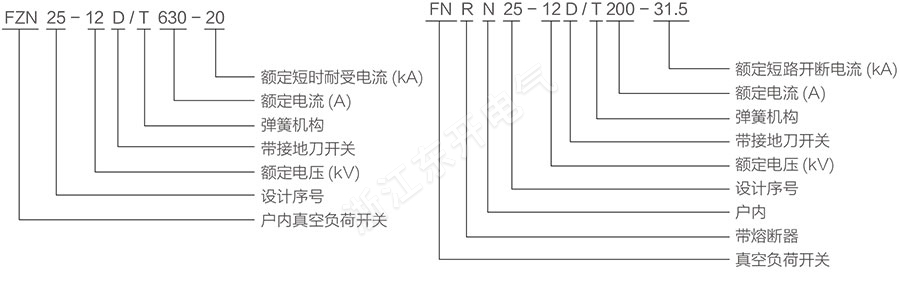

    FZRN25-12D/T630-20高压真空负荷开关型号含义:


    FZRN25-12D/T630-20高压真空负荷开关正常使用环境:

    ◆周围空气温度上限:+40℃下限-25℃;

    ◆海拨高度不超过1000m;

    ◆相对湿度日平均值不大于95%,月平均值不大于90%;

    ◆地震烈度不超过8 级;

    ◆无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所;

    ◆污秽等级:Ⅱ级。

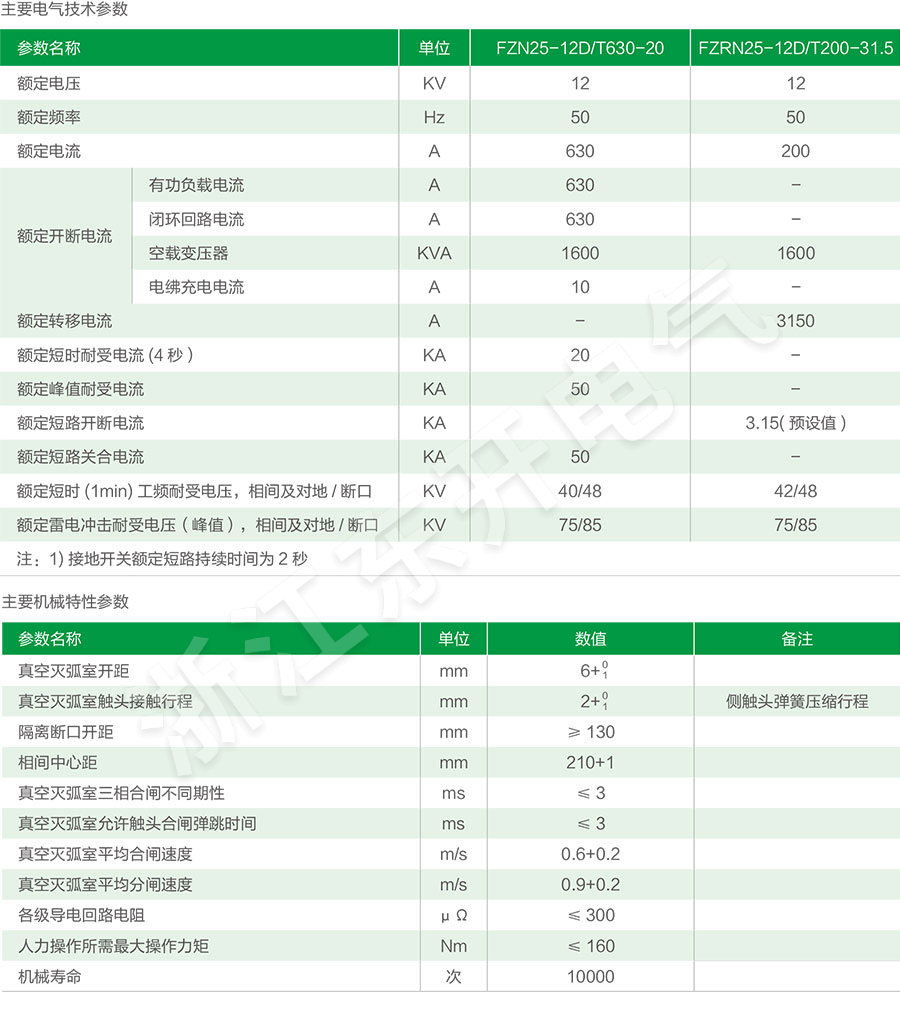

    FZRN25-12D/T630-20高压真空负荷开关技术参数(见表):

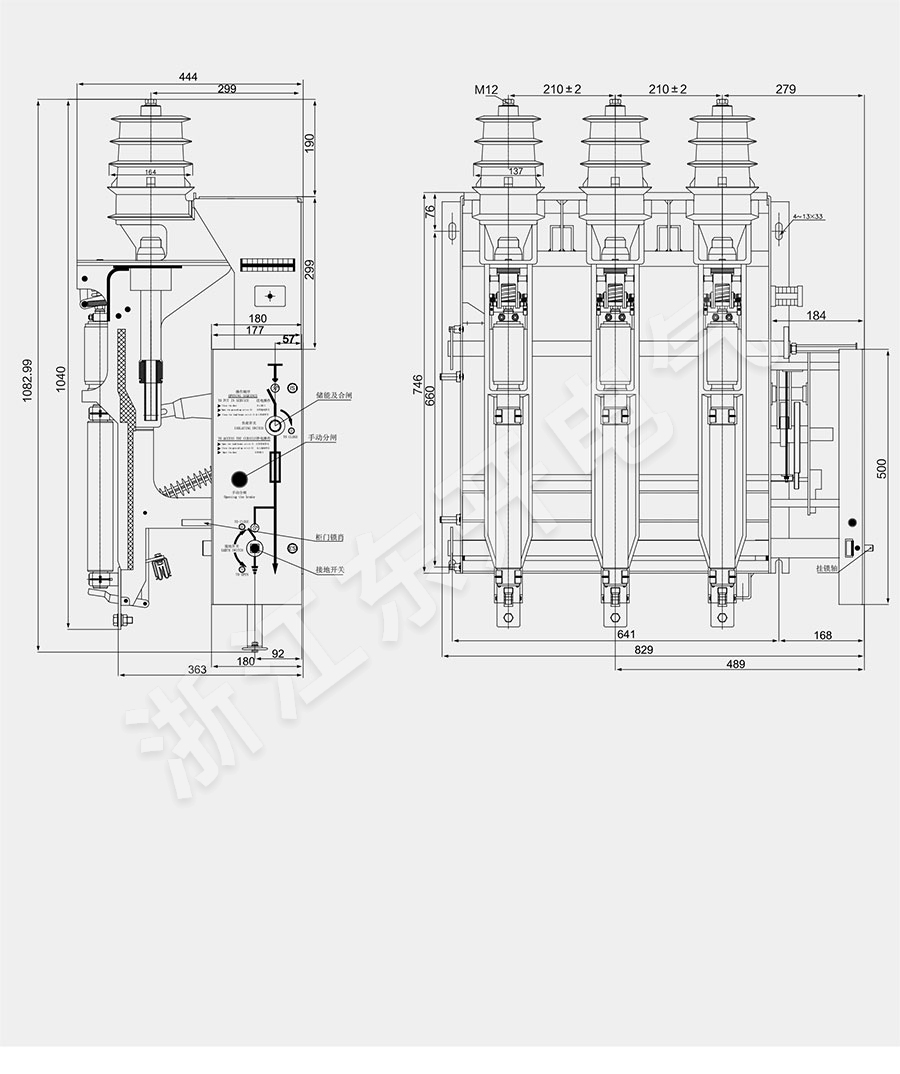

    FZRN25-12D/T630-20高压真空负荷开关外形及安装尺寸:
