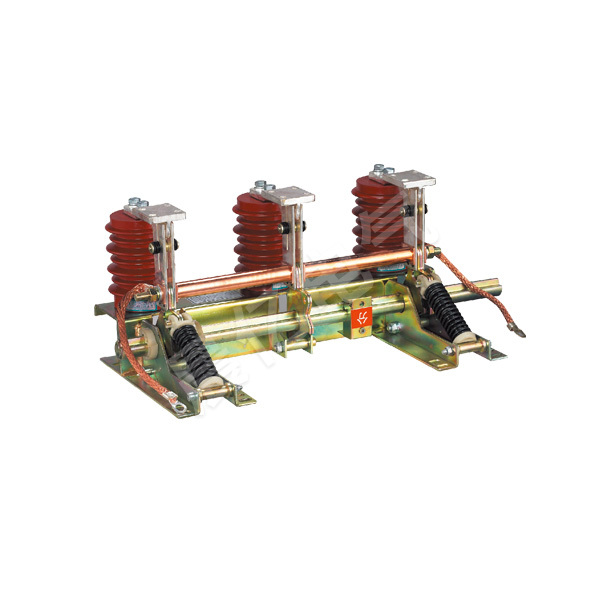

JN15-12户内高压接地开关

JN15-12户内高压接地开关

所属分类:接地开关系列

联系电话:0577-61735578

传真:0577-61732776

邮箱:1577927789@qq.com

地址:乐清市经济开发区纬六路186号

产品详情

  • 概述:

        JN15-12户内高压接地开关是一种达到国内水平的产品。其性能符合GB1985-2004《交流高压隔离开关和接地开关》及IEC129的要求,适用于12kV及以下交流50Hz的电力系统中,可与各种型号高压开关设备配套使用,亦可作为高压电器设备检修时接地保护用。

         本型开关可与带电显示装置配套使用。

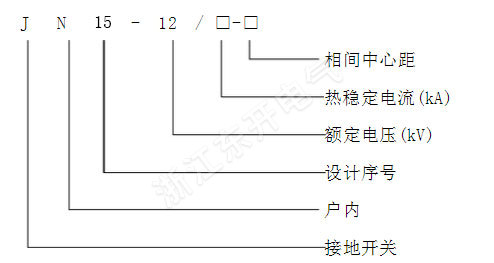

    型号含义:


    正常使用条件:

    ◇海拔高度:不超过1000m;

    ◇周围空气温度:上限40℃,下限-25℃;

    ◇地震烈度不超过8度;

    ◇无易燃、易爆、严重粉尘、化学腐蚀及剧烈振动场所。

    主要技术参数:

    序号项目单位参数

    1

    额定电流

    kA

    12

    2

    额定短时耐受电流

    kA

    31.5

    3

    额定短路持续时间

    S

    4

    4

    额定短路关合电流

    kA

    80

    5

    额定峰值耐受电流

    kA

    80

    6

    相间中心距

    mm

    210,230,250,275

    7

    额定绝缘水平

    1min工频耐受电压


    kV



    42
    雷电冲击耐受电压75

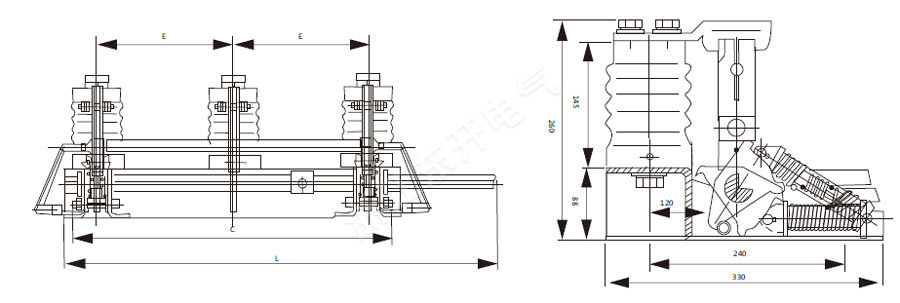

    外形及安装尺寸:


    型号规格LEC
    JN15-12/31.5-210655210516
    JN15-12/31.5-230710230556
    JN15-12/31.5-250760250596
    JN15-12/31.5-275810275646
